SRJ 爪型聯軸器
- 爪型 / 止付螺絲固定式 / 撓性聯軸器
- 高扭力、高剛性、抗震性佳
- 適用於一般傳動機構、切削機構
- 固定方式 : 止付螺絲固定
- 緩衝材質 : 工程塑膠(紅)
- 主體材質 : 鋁合金

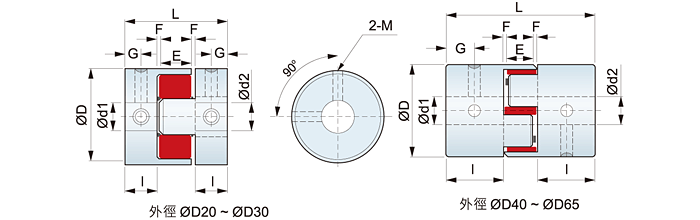

| 型號 | D | I | L | E | F | G | M | Ød1 x Ød2 標準孔徑公差 (H8) |
重量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | |||||||||
| SRJ-20-RD | 20 | 10 | 30 | 8 | 1 | 5 | M3 | 5 | 9.525 | 18 |
| SRJ-30-RD | 30 | 11 | 35 | 10 | 1.5 | 5.5 | M4 | 6 | 14 | 46 |
| SRJ-40-RD | 40 | 25 | 66 | 12 | 2 | 12.5 | M5 | 8 | 16 | 180 |
| SRJ-40S-RD | 40 | 14 | 42 | 12 | 2 | 7 | M5 | 8 | 16 | 150 |
| SRJ-55-RD | 55 | 30 | 78 | 14 | 2 | 15 | M6 | 15 | 25 | 350 |
| SRJ-65-RD | 65 | 35 | 90 | 15 | 2.5 | 17.5 | M8 | 15 | 35 | 570 |
