SGH-C 鋼片聯軸器
- 鋼片 / 夾緊式 / 撓性聯軸器
- 高剛性、高扭力、低慣性、零背隙
- 適用於高精密傳動機構、工作機
- 固定方式 : 夾緊式固定
- 緩衝材質 : 不鏽鋼彈片
- 主體材質 : 鋁合金

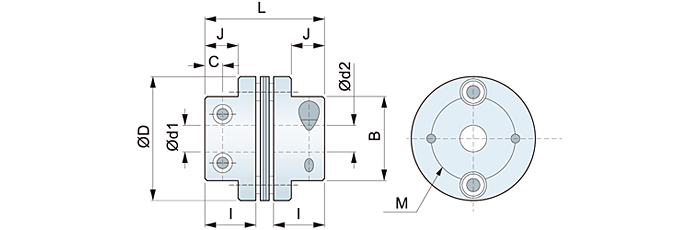

| 型號 | D | B | J | I | L | G | M | Ød1 x Ød2 標準孔徑公差 (H8) |
重量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | |||||||||
| SGH-40C | 40 | 28 | 12 | 16.5 | 38 | 6 | M4 | 8 | 14 | 63 |
| SGH-50C | 50 | 39 | 15 | 19.4 | 44 | 7 | M5 | 12 | 20 | 120 |
| SGH-65C | 65 | 45 | 18 | 22.3 | 50 | 8 | M6 | 15 | 25 | 200 |
