SCT/SCTS 聯軸器
- 開縫型 / 止付螺絲固定式 / 撓性聯軸器
- 一體成型、高扭力、低慣性、零背隙、剛性大
- 輕巧、適合譯碼器、小馬力傳動、偏角誤差小
- 固定方式 : 止付螺絲固定
- SCT 鋁合金 / SCTS 不鏽鋼

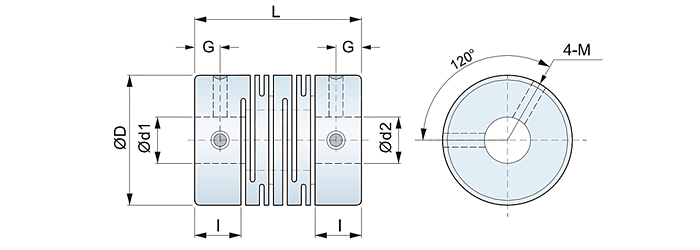

| 型號 | D | I | L | G | M | Ød1 x Ød2 標準孔徑公差 (H8) |
重量 (g) |
|
|---|---|---|---|---|---|---|---|---|
| Min | Max | |||||||
| SCT-8 | 8 | 3.5 | 14 | 1.7 | M2 | 2 | 4 | 1.3 |
| SCT-12 | 12 | 5 | 18.5 | 2.5 | M2.5 | 3 | 6 | 4.5 |
| SCT-16 | 16 | 6.5 | 23 | 3 | M3 | 4 | 8 | 9.5 |
| SCT-20 | 20 | 7.5 | 26 | 3 | M4 | 5 | 10 | 16 |
| SCT-25 | 25 | 8.5 | 31 | 4 | M4 | 5 | 12 | 30 |
| SCT-32 | 32 | 12 | 41 | 6 | M5 | 6 | 14 | 65 |
| SCT-40 | 40 | 15 | 56 | 8.5 | M5 | 8 | 20 | 120 |
| SCT-50 | 50 | 18 | 71 | 10.5 | M6 | 12 | 25 | 230 |
| SCT-63 | 63 | 22 | 90 | 13 | M8 | 15 | 35 | 470 |
| SCTS-12 | 12 | 5 | 18.5 | 2.5 | M2.5 | 3 | 6 | 14 |
| SCTS-16 | 16 | 6.5 | 23 | 3 | M3 | 4 | 8 | 28 |
| SCTS-20 | 20 | 7.5 | 26 | 3 | M4 | 5 | 10 | 45 |
| SCTS-25 | 25 | 8.5 | 31 | 4 | M4 | 5 | 12 | 95 |
| SCTS-32 | 32 | 12 | 41 | 6 | M5 | 6 | 14 | 220 |
| SCTS-40 | 40 | 15 | 56 | 8.5 | M5 | 8 | 20 | 350 |
| SCTS-50 | 50 | 18 | 71 | 10.5 | M6 | 12 | 25 | 700 |
| SCTS-63 | 63 | 22 | 90 | 13 | M8 | 15 | 35 | 1300 |
