SGS-C 鋼片聯軸器
- 鋼片 / 夾緊式 / 撓性聯軸器
- 高剛性、高扭力、低慣性、零背隙
- 適用於伺服馬達、高精密傳動
- 固定方式 : 夾緊式
- 緩衝材質 : 不鏽鋼彈片
- 主體材質 : 鋁合金

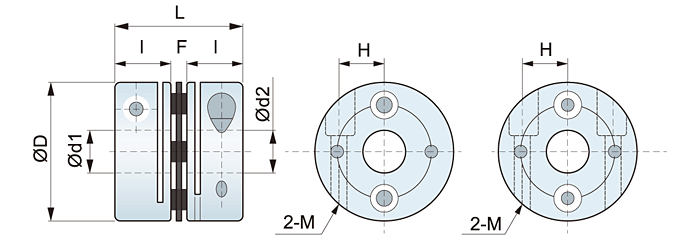

型號 | D | I | F | L | H | M | Ød1 x Ød2 標準孔徑公差 (H8) |
重量 (g) |
|
---|---|---|---|---|---|---|---|---|---|
Min | Max | ||||||||
SGS-27C | 27 | 10.5 | 2.5 | 23.5 | 9 | M3 | 5 | 10 | 30 |
SGS-34C | 34 | 12 | 3.5 | 26.5 | 12 | M3 | 6 | 14 | 48 |
SGS-40C | 40 | 15 | 4.5 | 35 | 13.5 | M4 | 8 | 16 | 93 |
SGS-50C | 50 | 19 | 6 | 45 | 19 | M5 | 10 | 28 | 215 |
SGS-65C | 65 | 24 | 7 | 55 | 23 | M6 | 12 | 28 | 445 |
