TBI 滾珠螺桿介紹螺帽型式

TBI-COMTOP 螺帽型式

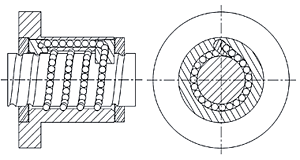

S 型螺帽

此種型式是由鋼珠滾動於螺桿與螺帽之間的溝槽而前進，再經由循環器兩端之路徑做迴流。循環方式類似 E 型螺帽。此型之循環器的鋼珠，會沿著螺紋的方向運行，加上鋼珠兩端之隔音和防塵設計，所以運轉時的噪音將被消抵。此外，S 型螺帽的安裝空間跟其他型螺帽相比較小，所以特別適合高速及輕負載之設計。

此型螺帽之循環方式類似 T 型螺帽。除了保有丁型螺帽之優點外，此型之循環器的鋼珠，也沿著螺紋的方向運行，並降低由鋼珠互相碰撞和增加循環的順暢度。特別適合高速及重負載之設計

此種型式是由鋼珠滾動於螺桿與螺帽之間的溝槽而前進，再被外循環管前端撈起，通過循環管路徑迴流至循環管另一端，而回到原點的循環方式。
一般為多捲鋼珠一次循環管，外型可採用「圓周型」及「管突出型」。

此種型式是田鋼珠沿著內循環循環器溝槽，斜斜的越過螺桿牙峰，回來到原點。一般為一捲鋼珠一次循環。此種型式螺桿至少要有一端是完全通牙，適用於螺桿徑較小，採用金屬循環器。

循環原理與工型相同，但不同循環時，循環位置皆位於相同角度之鍵槽上。

此種型式是兼具外循環式及內循環式特點，在鋼珠滾動於螺桿與螺帽之間的溝槽而前進，在螺帽的尾端田端蓋循環器導引至螺帽本體的迴流孔中，一般與外循環相同為多捲鋼珠一次循環，只是少了外循環管。
