XSVR01210 滾珠螺桿/研磨級軸端完成品

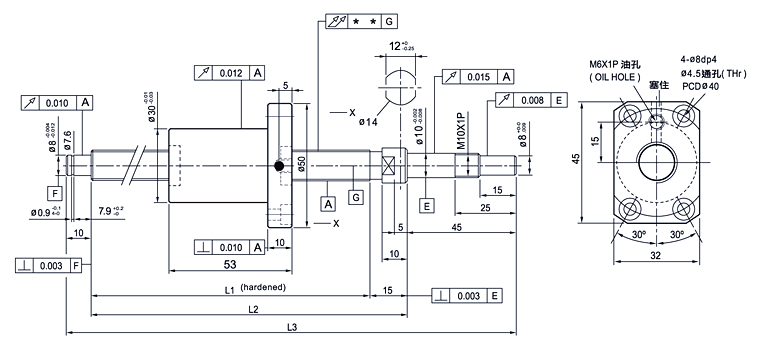

精密級軸端完成品滾珠螺桿尺寸

鋼珠中心 Ball center dia. 12.85 鋼珠直徑 Ball dia. 2.5 導程 Pitch 10 珠卷數 Number of turns 2.7 x 1 導程角 Lead angle 13.91° 螺旋方向 Helix dir. R 彈簧力 Spring force 0.1~0.2kg 預壓量 Preload 25kgf 動負荷 Dynamic (Ca) 513 靜負荷 Static (Coa) 1004 精度(級數) Grade 0.018

行程 mm Stroke 公稱編號 Model No 螺桿長度 軸心偏擺 L1 L2 L3 200 XSVR01210B1DGC5-230-P1 160 175 230 0.035 300 XSVR01210B1DGC5-280-P1 210 225 28 0.035 400 XSVR01210B1DGC5-380-P1 310 325 380 0.050 500 XSVR01210B1DGC5-480-P1 410 425 480 0.065 600 XSVR01210B1DGC5-580-P1 510 525 580 0.075
