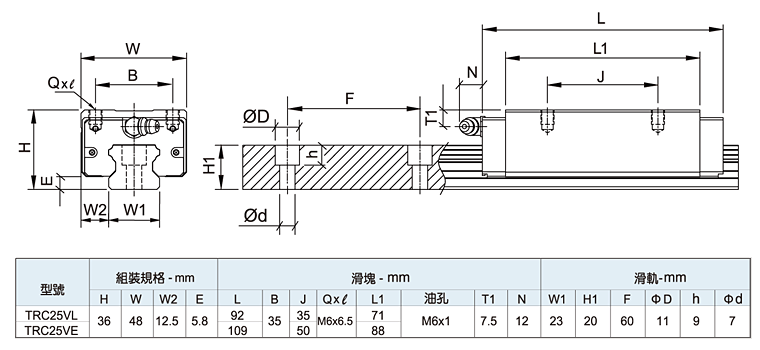

TRC-V 中組裝/線性滑軌/無法蘭(方型滑塊)

精度規格	普通級 N	高級 H	精密級 P	超精密級 SP	最頂級 UP
TR 15, 20
高度 M 的尺寸容許誤差	±0.1	±0.03	0 -0.03	0 -0.015	0 -0.008
高度 M 的成對相互差	0.02	0.01	0.006	0.004	0.003
寬度 W2 的尺寸容許誤差	±0.1	±0.03	0 -0.03	0 -0.015	0 -0.008
寬度 W2 的成對相互差	0.02	0.01	0.006	0.004	0.003

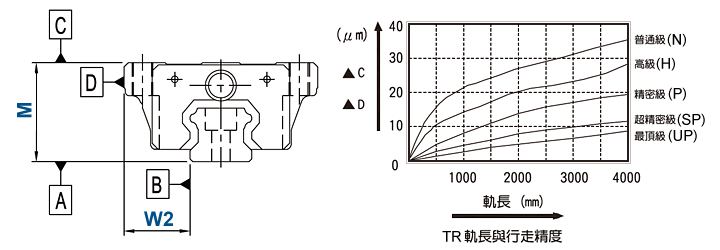

滑座的 C 面對於軌道 A 面的行走平行度	Δ C 根據參考圖 TR 軌長與行走精度
滑座的 D 面對於軌道 B 面的行走平行度	Δ D 根據參考圖 TR 軌長與行走精度
TR 25, 30, 35
高度 M 的尺寸容許誤差	±0.1	±0.04	0 -0.04	0 -0.02	0 -0.01
高度 M 的成對相互差	0.02	0.015	0.007	0.005	0.003
寬度 W2 的尺寸容許誤差	±0.1	±0.04	0 -0.04	0 -0.02	0 -0.01
寬度 W2 的成對相互差	0.02	0.015	0.007	0.005	0.003
滑座的 C 面對於軌道 A 面的行走平行度	Δ C 根據參考圖 TR 軌長與行走精度
滑座的 D 面對於軌道 B 面的行走平行度	Δ D 根據參考圖 TR 軌長與行走精度
TR 45
高度 M 的尺寸容許誤差	±0.1	±0.05	0 -0.05	0 -0.03	0 -0.02
高度 M 的成對相互差	0.03	0.015	0.007	0.005	0.003
寬度 W2 的尺寸容許誤差	±0.1	±0.05	0 -0.05	0 -0.03	0 -0.02
寬度 W2 的成對相互差	0.03	0.02	0.01	0.007	0.005
滑座的 C 面對於軌道 A 面的行走平行度	Δ C 根據參考圖 TR 軌長與行走精度
滑座的 D 面對於軌道 B 面的行走平行度	Δ D 根據參考圖 TR 軌長與行走精度
