BRC30LR
BRC30LR为30尺寸的高刚性法兰滑块，LR代表重载荷与高扭矩承受能力。该型号采用强化钢珠与特殊保持架，适用于高加减速度的重型冲压设备与锻造机械。其四点接触设计能同时承受径向、反向径向与侧向力。LR系列在极端工况下仍能保持精度，滑块法兰面加厚，安装螺栓不易松动，确保了长期运行的可靠性。

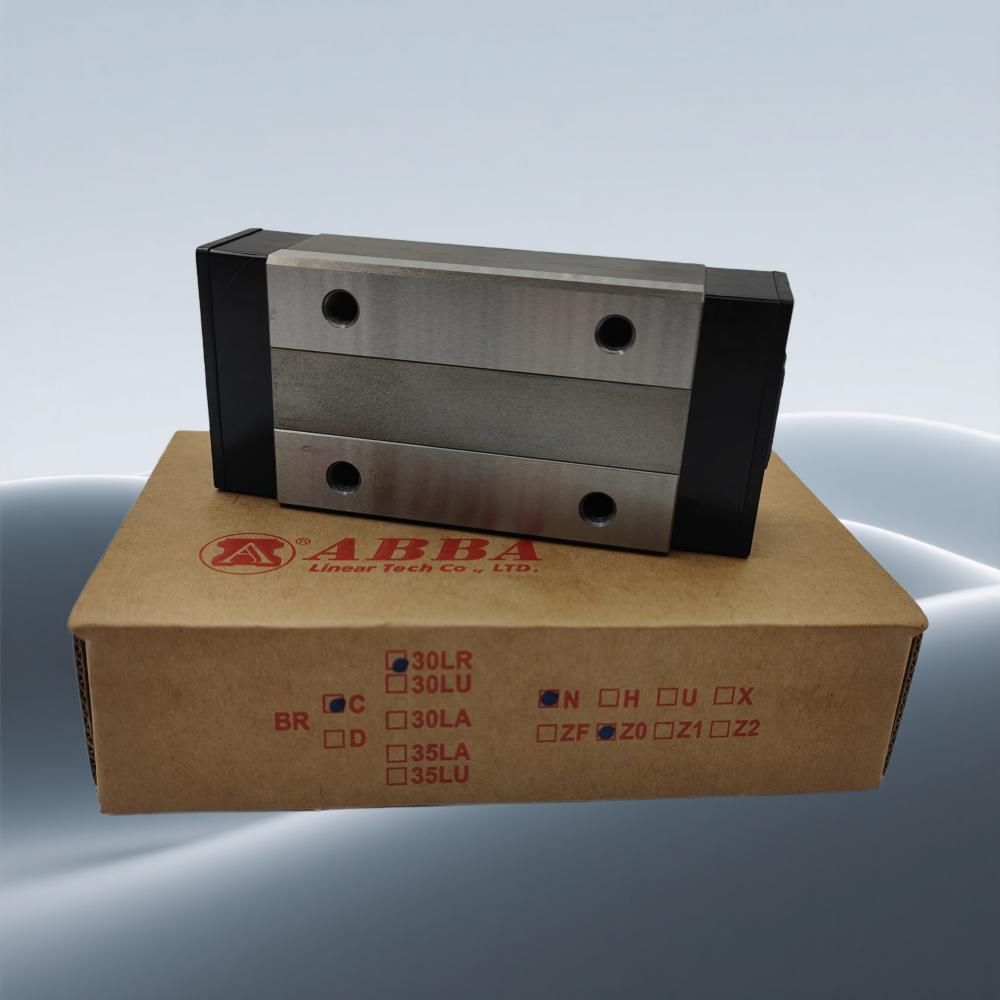

ABBA BRC30LR是台湾ABBA直线科技推出的BR全钢珠系列加长型无法兰螺纹式直线导轨滑块，适配30mm规格导轨，采用四排钢珠45°角接触结构，具备四方向均等负载能力，内置自润滑储油模块，符合ISO 12090-1尺寸标准，支持同规格互换，适用于数控机床、自动化产线、半导体设备及包装机械等工况。
ABBA BRC30LR核心特性解析
1. 四向等负载设计：四列钢珠以45°接触角排列，上下左右四个方向均具备同等负载与刚性，适合复杂受力工况下的稳定运行。
2. 长效自润滑系统：内置高含油率储油模块，无需外接润滑管路，单次补油后润滑周期可达4000公里，有效降低日常维护频次与成本。
3. 高安装容错性：导轨两侧均可作为安装基准面，无装反风险，简化装配流程，保障组装精度的一致性。
4. 高防尘密封性：标配全密封端盖油封，可按需选配金属刮油片、防尘链等，适应粉尘多、碎屑多的工业环境。
5. 低摩擦高速运行：滚动摩擦阻力小，动静摩擦力差值低，支持高速往复运动，有助于降低驱动功率损耗与设备发热。
ABBA BRC30LR滑块与导轨组合尺寸参数
| 参数分类 | 参数名称 | 数值（mm） |
|---|---|---|
| 组合尺寸 | 组合高度 H | 45 |
| 滑块宽度 W | 60 | |
| 滑块总长度 L | 131.3 | |
| 滑块安装参数 | — | |
| 安装参数 | 安装孔中心距 B×J | 40×60 |
| 安装螺纹规格 MQ×1 | M8×13 | |
| 螺纹孔横向间距 W2 | 16 | |
| 基准面高度 E | 9 | |
| 滑块孔纵向间距 Li | 94.3 | |
| 润滑孔规格 | M6×1 | |
| 其他参数 | 端部厚度 T1 | 10 |
| 导轨宽度 W1 | 28 | |
| 导轨高度 H1 | 26 | |
| 导轨参数 | 导轨安装孔间距 F | 80 |
| 安装孔尺寸 d×D×h | 9×14×12.5 | |
备注：以上尺寸均以毫米（mm）为单位，组合高度H为滑块与导轨装配后的整体高度，安装孔中心距B×J为滑块底部两组安装孔的横向与纵向间距，导轨安装孔尺寸d×D×h分别对应孔径、沉头直径与沉头深度，实际选型时需结合设备基座结构确认。
ABBA BRC30LR额定负荷与力学性能
| 参数名称 | 数值 | 单位 |
|---|---|---|
| 基本动额定载荷 C | 3600 | kgf |
| 基本静额定载荷 C₀ | 6400 | kgf |
| 容许静力矩 Mx（俯仰方向） | 89.6 | kgf·cm |
| 容许静力矩 My（偏转方向） | 75.4 | kgf·cm |
| 容许静力矩 Mz（滚转方向） | 75.4 | kgf·cm |
| 滑块单块重量 | 1.2 | kg |
| 配套导轨每米重量 | 5.2 | kg/m |
备注：基本动额定载荷C表示滑块在额定寿命下可承受的动态负荷值，基本静额定载荷C₀为静止或低速状态下的承载能力，容许静力矩分别对应绕X轴（俯仰）、Y轴（偏转）、Z轴（滚转）三个方向的抗倾覆能力，选型时应根据实际工况载荷与力矩综合核算安全系数。
ABBA BRC30LR规格配置与精度预压说明
| 参数分类 | 参数项 | 规格说明 |
|---|---|---|
| 产品属性 | 产品系列 | BR 全钢珠系列 |
| 滑块类型 | 加长型无法兰螺纹安装型 | |
| 精度等级 | 可选精度 | N（普通级）、H（高级）、P（精密级） |
| 预压等级 | Z0（零预压）、Z1（轻预压）、Z2（中预压）、Z3（重预压） | |
| 润滑配置 | 标准配置 | 内置自润储油系统，支持油嘴补油 |
| 防尘配置 | 标准端盖油封、侧密封、金属刮油片（可选） | |
| 导轨供应 | 长度范围 | 10~4000mm，间隔1mm可定制 |
| 标准合规 | 符合 ISO 12090-1，同规格可互换 |
备注：精度等级N适用于一般自动化设备，H适用于对定位有一定要求的机床，P适用于高精度加工场合；预压等级从Z0到Z3刚性依次提升，需根据运行精度与振动控制需求选择；导轨长度支持10mm起订至4000mm，间隔1mm定制，便于匹配不同行程需求。
ABBA BRC30LR应用场景与选型建议
ABBA BRC30LR凭借四向等载、自润滑、高防尘三大核心能力，广泛适配以下工业场景：
数控机床领域：用于龙门加工中心、车床进给轴等需要高刚性与长寿命的运动部件，四向等负载结构有助于承受切削反力。
自动化生产线：适用于搬运机械手、装配线滑台等高速往复工况，低摩擦特性有助于降低伺服驱动负荷。
半导体与电子设备：精密级（P级）配合中预压（Z2）可满足光刻机、贴片机等设备的定位需求。
包装与印刷机械：加长型滑块适合行程较大的输送与裁切工位，自润滑系统减少停机维护时间。
BRC30LR选型注意事项
选型时需确认行程长度、负载大小、运动速度、精度要求四项核心参数。建议根据实际工况载荷计算安全系数（通常取1.5~3.0），并结合导轨安装面的平面度与平行度进行匹配。若原设备使用同规格30mm导轨，可直接按ISO 12090-1标准进行互换替换。
ABBA BRC30LR常见问题解答
问：BRC30LR滑块可以反装吗？
答：该产品为无法兰螺纹安装型，导轨两侧均可作为安装基准面，不存在装反问题，安装容错性高。
问：自润滑系统多久补一次油？
答：内置储油模块在正常工况下单次补油后润滑周期可达4000公里，建议根据实际运行频率定期通过M6油嘴补充润滑脂。
问：能否与其他品牌30mm导轨互换？
答：该产品符合ISO 12090-1国际尺寸标准，与同规格30mm导轨滑块具备互换条件，但建议核实安装孔位与精度等级是否匹配。
问：导轨长度可以定制吗？
答：支持10mm至4000mm范围内任意长度定制，间隔1mm可调，满足不同设备行程需求。
总结
ABBA BRC30LR作为BR全钢珠系列加长型无法兰螺纹滑块，在30mm规格导轨中兼具四向等载、长效自润、高防尘、易安装等综合表现，配合N/H/P三级精度与Z0~Z3四档预压可灵活适配不同工况。产品符合ISO 12090-1标准，支持同规格互换，是数控机床、自动化产线、半导体及包装设备中值得关注的直线运动部件。
