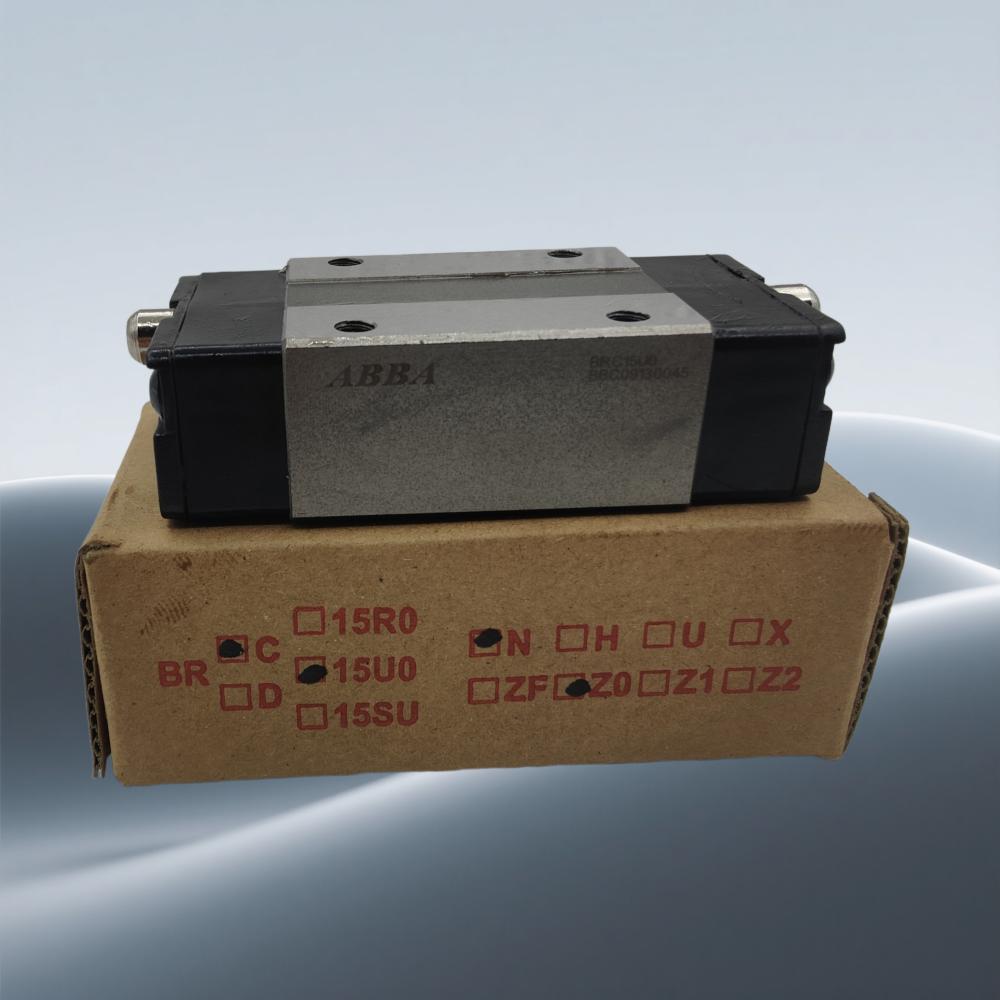

ABBA BRC15U0 直线导轨滑块
BRC15U0为无预压或微预压设计的标准滑块,运行阻力*小,适合需要轻推力驱动的场合。其内部钢珠与滑道的配合经过精细调校,在低负载下仍能保持高灵敏度。该型号常用于光学检测平台、激光切割机头等需要平滑微量进给的机构。U0间隙等级允许滑块在长行程中自动补偿微量安装误差,降低了对导轨平行度的苛刻要求。
产品类型 直线导轨
经销品牌 ABBA
品牌授权 ABBA国际直线授权经销商
授权产品 线性传动产品
授权行业 通用工业
使用场景 喷涂机  焊接机  医疗器械  检测设备
经销商 天津昶晟隆机械配套设备商贸有限公司
联系方式 022-27695336
手机号码 138-2182-3302
邮箱地址 tjcsljx@126.com
官方网址 http://www.tbi-abba.com/
办公地址 天津市南开区密云路与黄河道交口西南
138-2182-3302
采购清单
产品详情

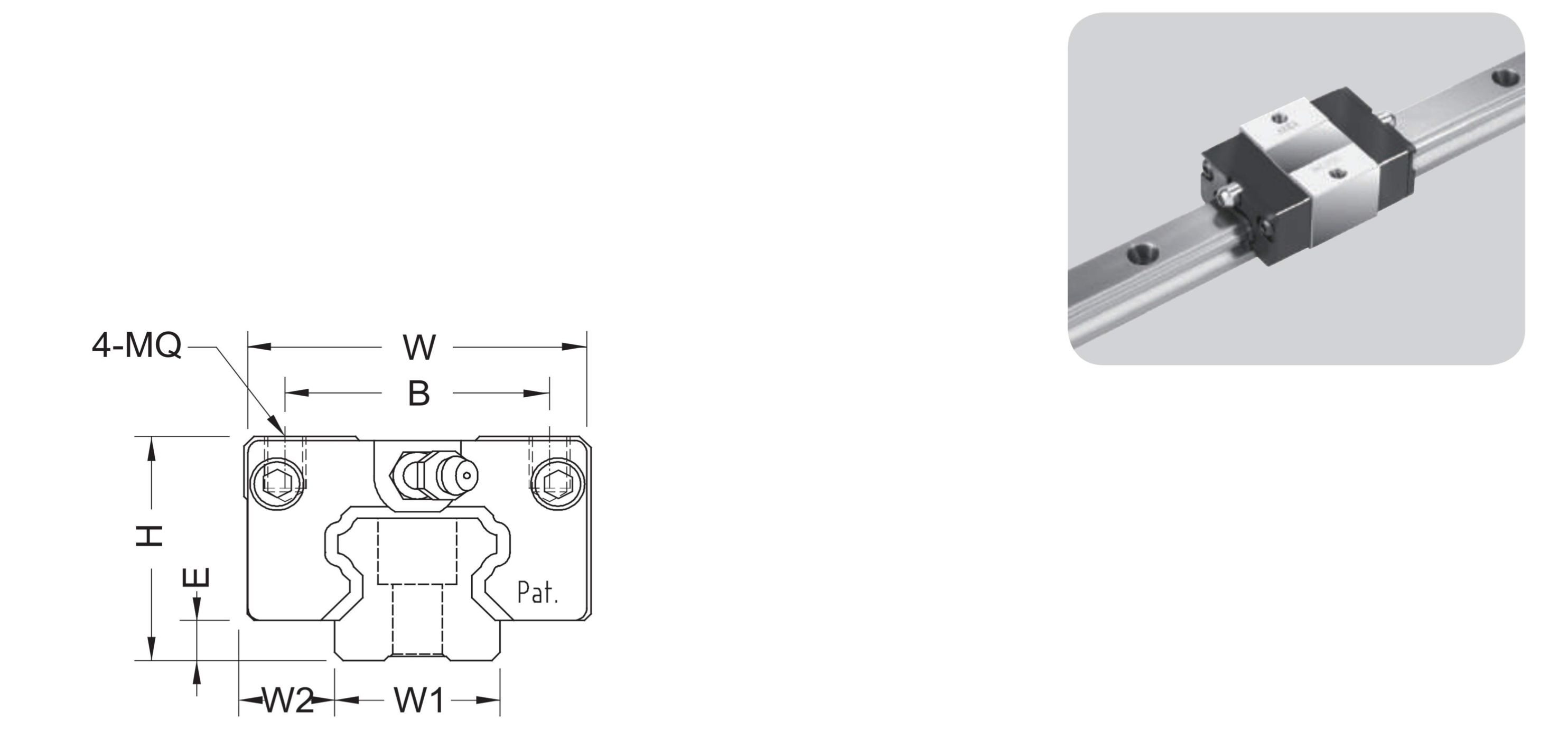

BR-U0 (无法兰螺纹型)1.png

BR-U0 (无法兰螺纹型)型号规格数据表

滑块与滑轨尺寸参数对照表

1. BRD系列L值:同尺寸下,BRD型号的L值比对应BRC型号小10

2. SU系列L值:同尺寸下,SU型号的L值比对应U0型号小约“U0与BRD U0的差值”

3. BxJ列:SU型号的BxJ格式统一为“Nx-”,与同尺寸U0型号的“NxN”对应

型号
H
W
W2
E
L
BxJ
MQxl
L1
油孔
T1
W1
H1
F
dxDxh
24
34
9.5
4.6
66
26x26
M4x5.6
40
ø3
4.3
15
14
60
4.5x7.5x5.8
BRD15U0
24
34
9.5
4.6
56
26x26
M4x5.6
40
ø3
4.3
15
14
60
4.5x7.5x5.8
BRC15SU
24
34
9.5
4.6
47.6
26x-
M4x5.6
21.6
ø3
4.3
15
14
60
4.5x7.5x5.8
BRD15SU
24
34
9.5
4.6
37.6
26x-
M4x5.6
21.6
ø3
4.3
15
14
60
4.5x7.5x5.8
BRC20U0
28
42
11
5
77.8
32x32
M5x6.4
48.8
M6x1
5
20
18
60
6x9.5x9.0
BRD20U0
28
42
11
5
67.8
32x32
M5x6.4
48.8
M6x1
5
20
18
60
6x9.5x9.0
BRC20SU
28
42
11
5
57
32x-
M5x6.4
28
M6x1
5
20
18
60
6x9.5x9.0
BRD20SU
28
42
11
5
47
32x-
M5x6.4
28
M6x1
5
20
18
60
6x9.5x9.0
BRC25U0
33
48
12.5
7
88
35x35
M6x8
57
M6x1
4.8
23
22
60
7x11x9.5
BRD25U0
33
48
12.5
7
78
35x35
M6x8
57
M6x1
4.8
23
22
60
7x11x9.5
BRC25SU
33
48
12.5
7
62.5
35x-
M6x8
31.5
M6x1
4.8
23
22
60
7x11x9.5
BRD25SU
33
48
12.5
7
52.5
35x-
M6x8
31.5
M6x1
4.8
23
22
60
7x11x9.5
BRC30U0
42
60
16
9
109
40x40
M8x11.5
72
M6x1
7
28
26
80
9x14x12.5
BRD30U0
42
60
16
9
99
40x40
M8x11.5
72
M6x1
7
28
26
80
9x14x12.5
BRC30SU
42
60
16
9
75.6
40x-
M8x11.5
38.6
M6x1
7
28
26
80
9x14x12.5
BRD30SU
42
60
16
9
65.6
40x-
M8x11.5
38.6
M6x1
7
28
26
80
9x14x12.5
BRC35U0
48
70
18
9.5
109
50x50
M8x11.2
80
M6x1
8
34
29
80
9x14x12.5
BRD35U0
48
70
18
9.5
74.7
50x50
M8x11.2
80
M6x1
8
34
29
80
9x14x12.5
BRC35SU
48
70
18
9.5
50
50x-
M8x11.2
45.7
M6x1
8
34
29
80
9x14x12.5
BRD35SU
48
70
18
9.5
40
50x-
M8x11.2
45.7
M6x1
8
34
29
80
9x14x12.5
BRC45U0
60
86
20.5
14
138.2
60x60
M10x13
105
M8x1
8.5
45
38
105
14x20x17.5
BRD45U0
60
86
20.5
14
128.2
60x60
M10x13
105
M8x1
8.5
45
38
105
14x20x17.5
15系列 (BRC/BRD 15)
20系列 (BRC/BRD 20)
25系列 (BRC/BRD 25)
30系列 (BRC/BRD 30)
35系列 (BRC/BRD 35)
45系列 (BRC/BRD 45)
BR-U0 (无法兰螺纹型)型号规格数据表 | 自适应网页展示

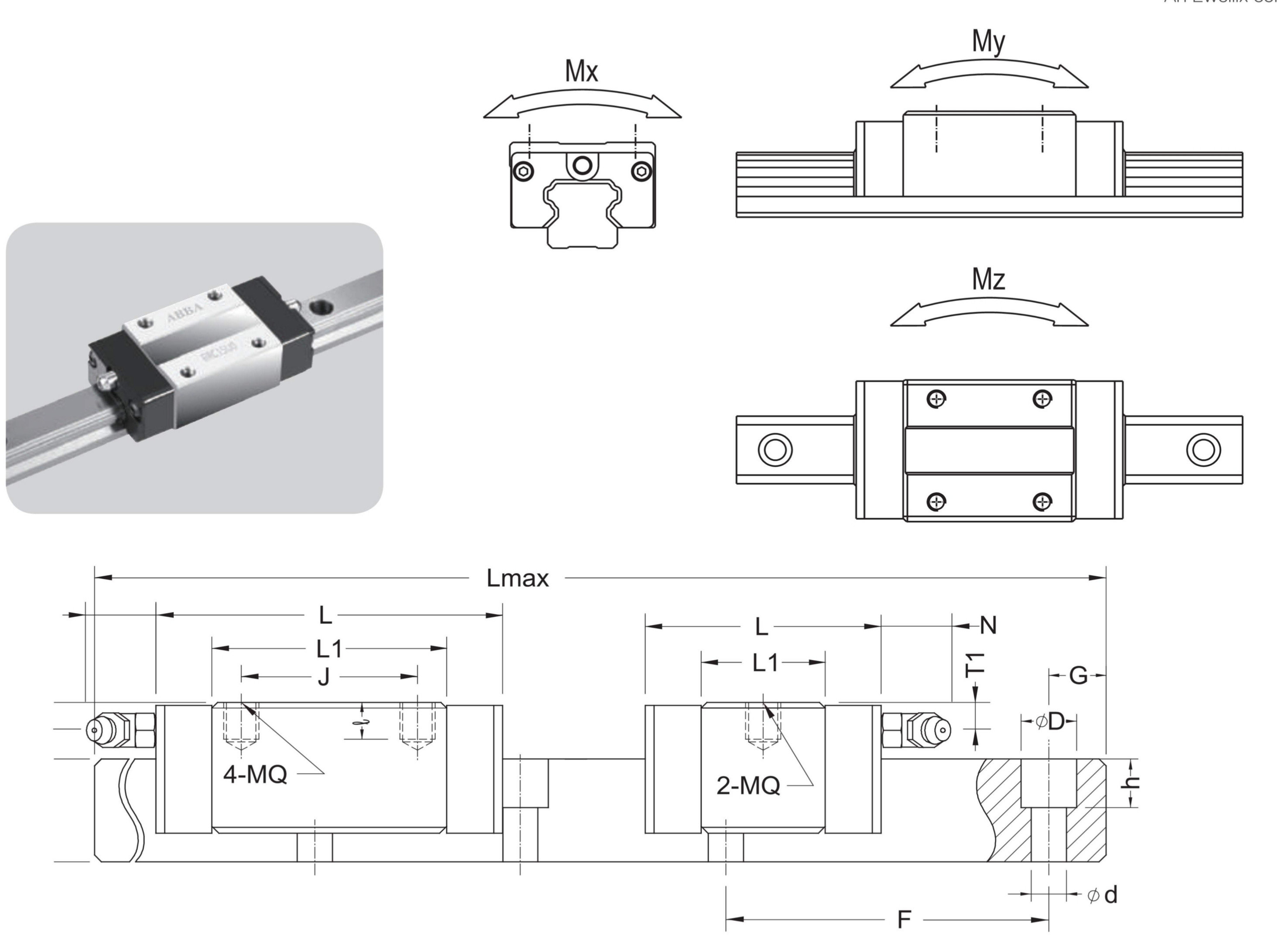

BR-U0 (无法兰螺纹型)2.png

BR-U0 (无法兰螺纹型)型号规格数据表

按型号尺寸分类的参数对照表

1. 同尺寸(15/20/25/30/35/45)的 U0 与 D0 型号、SU 与 DSU 型号参数完全一致

2. 同一尺寸型号的滑轨重量相同,空白项按同组参数补全

型号
Lmax (mm)
G (mm)
动额定负荷(C) (Kgf)
静额定负荷(C₀) (Kgf)
Mx (Kgf·m)
My (Kgf·m)
Mz (Kgf·m)
滑块(Kg)
滑轨(Kg/m)
BRC15U0
4000
20
850
1350
10.1
6.8
6.8
0.17
1.4
BRD15U0
4000
20
850
1350
10.1
6.8
6.8
0.17
1.4
BRC15SU
4000
20
520
680
5.1
1.8
1.8
0.1
1.4
BRD15SU
4000
20
520
680
5.1
1.8
1.8
0.1
1.4
BRC20U0
4000
20
1400
2400
24
14.6
14.6
0.26
2.6
BRD20U0
4000
20
1400
2400
24
14.6
14.6
0.26
2.6
BRC20SU
4000
20
950
1400
7
4.9
4.9
0.17
2.6
BRD20SU
4000
20
950
1400
7
4.9
4.9
0.17
2.6
BRC25U0
4000
20
1950
3200
36.8
22.8
22.8
0.38
3.6
BRD25U0
4000
20
1950
3200
36.8
22.8
22.8
0.38
3.6
BRC25SU
4000
20
1250
1750
17.5
6.9
6.9
0.21
3.6
BRD25SU
4000
20
1250
1750
17.5
6.9
6.9
0.21
3.6
BRC30U0
4000
20
2850
4800
67.2
43.2
43.2
0.81
5.2
BRD30U0
4000
20
2850
4800
67.2
43.2
43.2
0.81
5.2
BRC30SU
4000
20
1750
2400
33.6
11.6
11.6
0.48
5.2
BRD30SU
4000
20
1750
2400
33.6
11.6
11.6
0.48
5.2
BRC35U0
4000
20
3850
6200
105.4
62
62
1.2
7.2
BRD35U0
4000
20
3850
6200
105.4
62
62
1.2
7.2
BRC35SU
4000
20
2500
3650
62.1
20.9
20.9
0.8
7.2
BRD35SU
4000
20
2500
3650
62.1
20.9
20.9
0.8
7.2
BRC45U0
4000
22.5
6500
10500
236.3
137.8
137.8
2.1
12.3
BRD45U0
4000
22.5
6500
10500
236.3
137.8
137.8
2.1
12.3
