XSVR02010 滾珠螺桿/研磨級軸端完成品

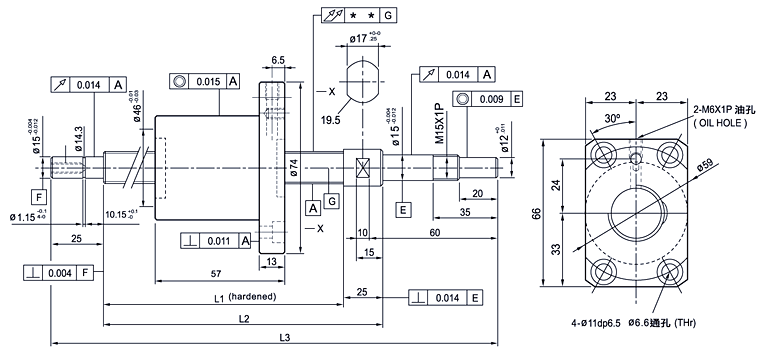

精密級軸端完成品滾珠螺桿尺寸

鋼珠中心 Ball center dia. 21.35 鋼珠直徑 Ball dia. 3.969 導程 Pitch 10 珠卷數 Number of turns 2.7 x 1 導程角 Lead angle 8.48° 螺旋方向 Helix dir. R 彈簧力 Spring force 0.1~0.3kg 預壓量 Preload 43kgf 動負荷 Dynamic (Ca) 1252 靜負荷 Static (Coa) 2748 精度(級數) Grade 0.018

行程 mm Stroke 公稱編號 Model No 螺桿長度 軸心偏擺 L1 L2 L3 200 XSVR02010B1DGC5-399-P1 289 314 399 0.035 300 XSVR02010B1DGC5-499-P1 389 414 499 0.040 400 XSVR02010B1DGC5-599-P1 489 514 599 0.050 500 XSVR02010B1DGC5-699-P1 589 614 699 0.065 600 XSVR02010B1DGC5-799-P1 689 714 799 0.065 700 XSVR02010B1DGC5-899-P1 789 814 899 0.085 800 XSVR02010B1DGC5-999-P1 889 914 999 0.085 900 XSVR02010B1DGC5-1099-P1 989 1014 1099 0.110 1000 XSVR02010B1DGC5-1199-P1 1089 1114 1199 0.110
