XSVR01510 滾珠螺桿/研磨級軸端完成品

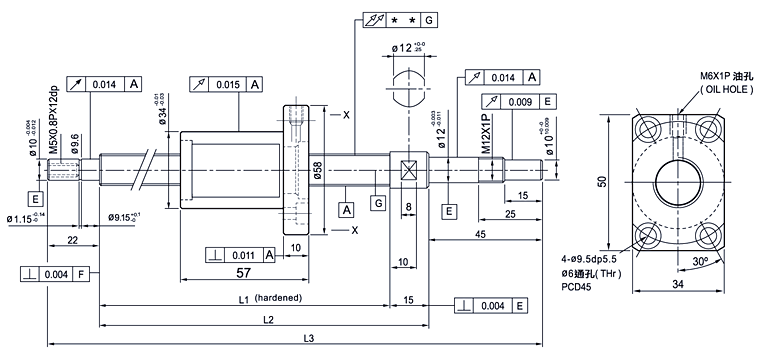

精密級軸端完成品滾珠螺桿尺寸

鋼珠中心 Ball center dia. 15.5 鋼珠直徑 Ball dia. 3.175 導程 Pitch 10 珠卷數 Number of turns 2.7 x 1 導程角 Lead angle 11.06° 螺旋方向 Helix dir. R 彈簧力 Spring force 0.1~0.3kg 預壓量 Preload 38kgf 動負荷 Dynamic (Ca) 802 靜負荷 Static (Coa) 1634 精度(級數) Grade 0.018

行程 mm Stroke 公稱編號 Model No 螺桿長度 軸心偏擺 L1 L2 L3 100 XSVR01510B1DGC5-271-P1 189 204 271 0.025 150 XSVR01510B1DGC5-321-P1 239 254 321 0.035 200 XSVR01510B1DGC5-371-P1 289 304 371 0.035 250 XSVR01510B1DGC5-421-P1 339 354 421 0.040 300 XSVR01510B1DGC5-471-P1 389 404 471 0.040 350 XSVR01510B1DGC5-521-P1 439 454 521 0.050 400 XSVR01510B1DGC5-571-P1 489 504 571 0.050 450 XSVR01510B1DGC5-621-P1 539 554 621 0.050 500 XSVR01510B1DGC5-671-P1 589 604 671 0.065 550 XSVR01510B1DGC5-721-P1 639 654 721 0.065 600 XSVR01510B1DGC5-771-P1 689 704 771 0.065 700 XSVR01510B1DGC5-871-P1 789 804 871 0.085 800 XSVR01510B1DGC5-971-P1 889 904 971 0.085

DOWNLOAD

下載 PDF 詳細規格表
